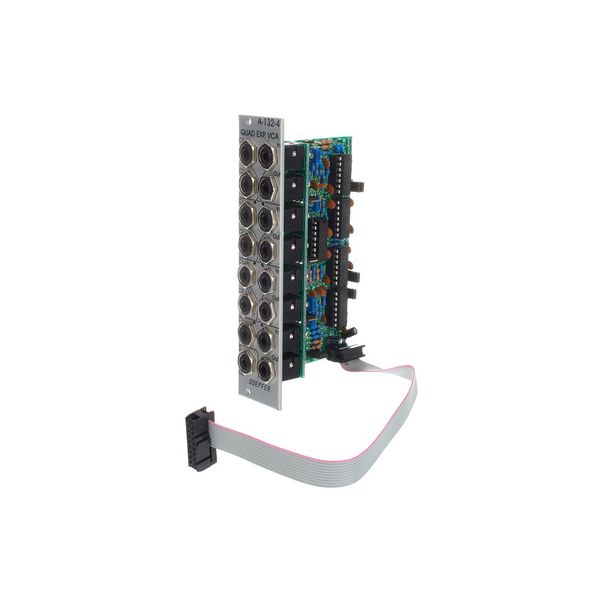

The module A-132-4 contains four identical voltage-controlled amplifiers (VCA) with exponential normalization. Each VCA has two control voltage inputs (CV1, CV2), a signal input (In), and a signal output (Out). The control voltage inputs CV1.1 and the signal inputs In1 can be bridged with the control voltage input CV2.1 via internal jumpers and with the signal input In2. This circuit is also available between amplifiers 2 and 3 as well as between amplifiers 3 and 4. If this circuit is not desired, then the jumpers must be removed.
In addition, the sum of all four outputs is available (lower left socket with the sum symbol). Therefore, amplifier 4 has only one control voltage input (CV4.1). If necessary, this socket can be bridged as control voltage input 2. Then the sum signal will no longer be available.
For each VCA output a jumper is available, which determines whether the output signal of the corresponding VCA is added to the sum signal. By default, all four jumpers are set (all four VCA output signals are added). By removing one or more of the jumpers, you can select which VCA output is added to the sum. The bridges can also be replaced by switches.
Four exponential VCAs
Designed mainly for audio signals
Sum of all four outputs is available
Width: 6 HP
Depth: 60 mm
Power requirement: +30 mA (+12 V) / -20 mA (-12 V)
Quad Eksponentiel VCA / Mixer
Modul A-132-4 indeholder fire identiske spændingsstyrede forstærkere (VCA) med eksponentiel normalisering. Hver VCA har to styrespændingsindgange (CV1, CV2), en signalindgang (In) og en signaludgang (Out). Styrespændingsindgangene CV1.1 og signalindgangene In1 kan brokobles med styrespændingsindgangen CV2.1 via interne jumpere og med signalindgangen In2. Dette kredsløb er også tilgængeligt mellem forstærker 2 og 3 samt mellem forstærker 3 og 4. Hvis dette kredsløb ikke ønskes, skal jumperne fjernes.
Derudover er summen af alle fire udgange tilgængelig (nederste venstre stik med sumsymbolet). Derfor har forstærker 4 kun én styrespændingsindgang (CV4.1). Om nødvendigt kan denne stikforbindelse brokobles som styrespændingsindgang 2. Så vil sumsignalet ikke længere være tilgængeligt.
For hver VCA-udgang er der en jumper tilgængelig, som bestemmer, om udgangssignalet fra den tilsvarende VCA lægges til sumsignalet. Som standard er alle fire jumpere indstillet (alle fire VCA-udgangssignaler lægges til). Ved at fjerne en eller flere af jumperne kan du vælge, hvilken VCA-udgang der lægges til summen. Broerne kan også erstattes af kontakter.
